Елочная гирлянда из неоновых ламп.


Если после ремонта телевизора у вас остался высоковольтный умножитель, то не торопитесь его выбрасывать. Умножитель, не пригодный для телевизора, можно использовать при работе с более низкими напряжениями, например, он может пригодиться для занимательных экспериментов с елочными гирляндами.

Обычно елочные гирляьды изготавливают из низковольтных ламп накаливания, соединяя их последовательно. К сожалению, такие гирлянды оказываются очень ненадежны из-за малого срока службы ламп накаливания: при перегорании всего одной лампы гаснет вся гирлянда, а найти неисправность в гирлянде без специального прибора трудно. Значительно надежнее получаются гирлянды из неоновых ламп.

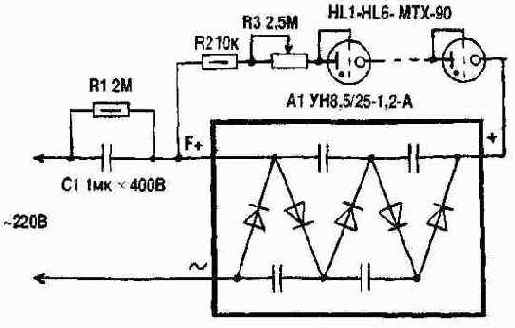

Правда, для питания последовательно соединенных неоновых ламп требуется источник высокого напряжения Но зато мерцающий оранжевый цвет неоновых ламп, и особенно тиратронов МТХ-90, напоминает настоящие рождественские свечи. Предлагаемая схема содержит готовый высоковольтный телевизионный умножитель (см. рисунок). Несмотря на высокое выходное напряжение устройство практически безопасно, так как выходной ток умножителя А1 очень мал. Устройство работает по принципу релаксационного генератора. После включения в сеть напряжение на конденсаторах умножителя постепенно возрастает. Когда оно достигает определенного значения, лампы вспыхивают, конденсаторы разряжаются, лампы гаснут, процессе зарядки повторяется и т.д. Значительно увеличить яркость свечения ламп и их количество в гирлянде можно, собрав аналог умножителя на дискретных элементах. В этом случае следует использовать бумажные конденсаторы емкостью 0,1 мкф на напряжение не ниже 400 В и диоды типа Д226В или КД105. Яркость свечения ламп и частота вспышек зависят от напряжения сети, емкости конденсаторов, типа и числа используемых ламп, полярности их включения и положения движка резистора R3.

Детали. Кроме указанных на схеме в устройстве можно использовать малогабаритные неоновые лампы ТН-0,5, МН-6 и др. Число ламп в гирлянде устанавливают экспериментально. В одной гирлянде желательно применять лампы одного типа, с одинаковой полярностью включения. Резисторы R1 и R2 типа МЛТ-0,5. Резистор R3 типа СП-1. Конденсатор С1 и остальные - любые бумажные. Резисторы R2 и R3 необходимы только при сборке устройства на дискретных элементах. При использовании телевизионного умножителя они не нужны, так как он имеет очень высокое выходное сопротивление.

С. Л. Дубовой, г. Санкт-Петербург
