Электронный термометр

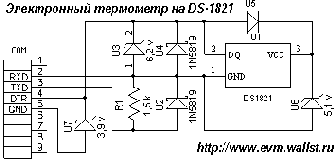

Рис 1. Принципиальная схема и внешний вид электронного термометра на DS-1821
Принципиальная схема в формате .sch
Описание
Микросхема DS1821 это термометр и термостат с цифровым вводом/выводом, обеспечивающий точность ±1.0°C. При использовании в качестве термометра, данные считываются через 1-проводную последовательную шину в дополнительном коде с разрешением 8-бит, эквивалентном цене младшего разряда 1.0°C. Для приложений требующих более высокого разрешения, пользователь может прочитать дополнительные регистры и произвести простые арифметические действия, чтобы достичь более чем 12-битового разрешения (с ценой самого младшего разряда 0.0625°C).
При использовании в качестве термостата, микросхема DS1821 имеет во внутренней энергонезависимой памяти (EEPROM) программируемые пользователем контрольные точки по превышению температуры (TH) и по понижению температуры (TL). Выход термостата, который мультиплексирован с 1-проводной линией данных, сработает, когда соответствующая контрольная точка будет пересечена. Он сработает, когда TH достигнут, и выход будет оставаться активным до тех пор, пока температура не упадёт ниже TL (программируемый гистерезис). Контрольные точки микросхемы DS1821 могут быть заранее запрограммированы, микросхема может использоваться в приложении в автономном режиме только как термостат пока не возникнет необходимость перенастроить контрольные точки.
Микросхема DS1821 предлагается в PR-35 и в 208mil, 8-контактном SOIC корпусах.
Микросхема DS1821 поддерживается Демонстрационным комплектом DS1701k.
Отличительные Особенности:
- ±1.0°C точность с 0°C до 85°C
- 8-битовое разрешение, расширяемое до 12-битового.
- Мультиплексированные линия данных и выход термостата с открытым стоком.
- Настройки термостатирования энергонезависимые и программируются пользователем.
- Функционирование в автономном режиме.
- Данные передаются через 1-проводный последовательный интерфейс.
- Диапазон рабочего питающего напряжения от 2.7В до 5.5В
- PR-35 или 208mil, 8-контактный SOIC корпуса.
Тип Интерфейс Точность (±°C)
Диапазон питающего напряжения (В) Рабочий диапазон (°C) Кол-во темпера-турных порогов Разре-шение (бит) Корпус DS1821 1-проводный Не-Сетевой 1 2.7-5.5 от -55 до +125 1, програм., энерго-незав. 8 3/TO92-Long
3/TO220

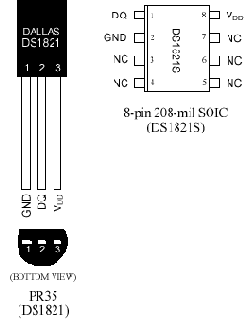

8/SO.208 Назначение выводов:

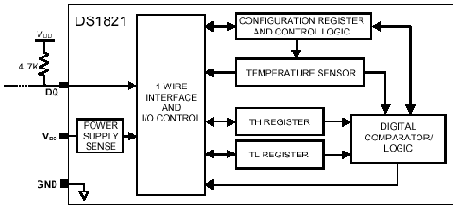

Структура:
Документацию по DS-1821 можно взять здесь: ds1821.pdf,
Программное обеспечение
Архив DS1821.exe, содержит две программы электронного термометра, исходные тексты и программатор.
