Электронный термометр




Электронный термометр на DS-18B20. Инструкция по сборке


      Инструкция для самостоятельной сборки адаптера для электронного термометра на DS-18B20. В соответствии со схемой представленной на странице: http://evm.wallst.ru/main/therm/ds18b20.htm

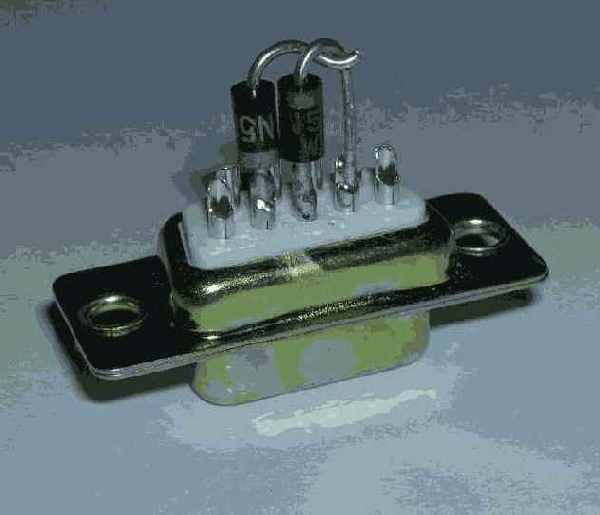

Рис 1. Установка диода U2 (1N5817)

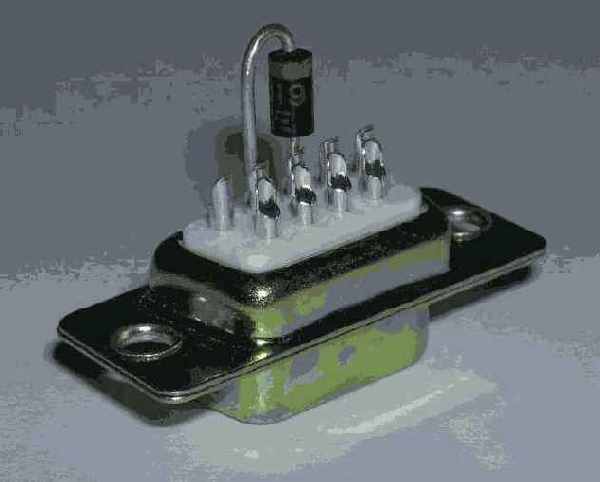

Рис 2. Установка диода U4 (1N5817)

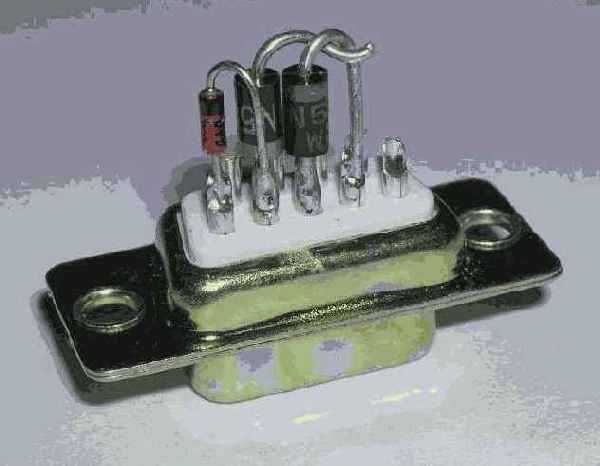

Рис 3. Установка стабилитрона U1 (BZX55C3V9)

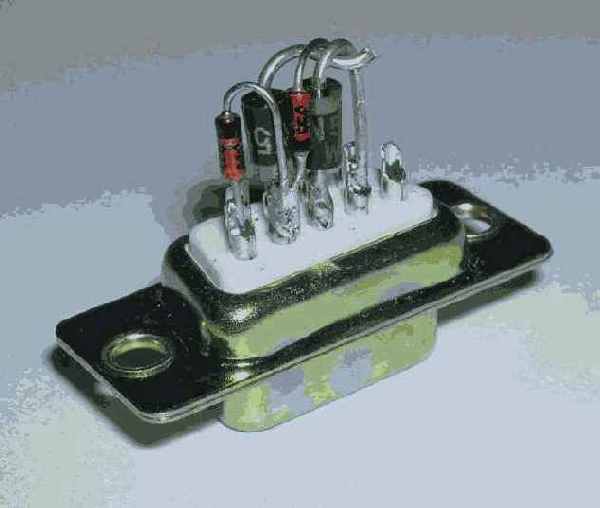

Рис 4. Установка стабилитрона U3 (BZX55C6V2)

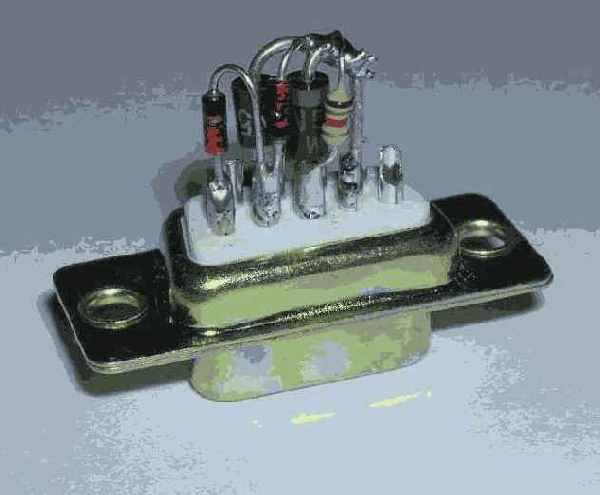

Рис 5. Установка резистора R1 (CF-0,125 1,5кОм) и пропайка общего провода

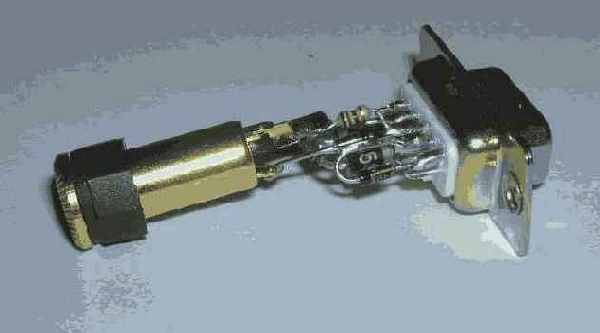

Рис 5. Установка разъема для подключения датчика *

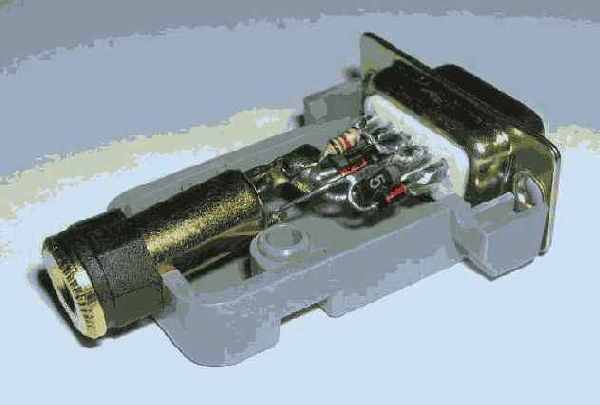

Рис 7. Установка конструкции в корпус разъема DB9-F




* - можно не ставить разъем, а подпаять провод (один или несколько), если заранее известна длина провода от адаптера до датчика, так как показано на странице: http://evm.wallst.ru/main/therm/ds18b20.htm
