Универсальный адаптер K-L-line v.2.1



Подключение адаптера для диагностики


  • подключите адаптер к компьютеру в 25-pin COM-порт или подключите "Кабель RS-232 25 pin - 9 pin" к компьютеру в 9-pin COM-порт, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"

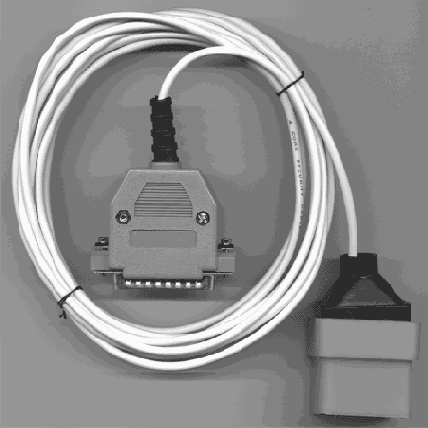

  • подключите к разъему адаптера, имеющему маркировку "К автомобилю" "Кабель ВАЗ". Смотрите рисунок 4.

    Рисунок 4.

  • установите переключатель адаптера U K-line в положение 12V. Светодиод U K-line загорится красным цветом
  • подключите разъем питания адаптера в прикуриватель. Если он не работает, воспользуйтесь "Кабелем для подключения адаптера к аккумулятору автомобиля"
  • подключите адаптер к диагностической колодке автомобиля
  • включите зажигание автомобиля
  • запустите диагностическую программу и произведите необходимые Вам действия

  • подключите адаптер к компьютеру в 25-pin COM-порт или подключите "Кабель RS-232 25 pin - 9 pin" к компьютеру в 9-pin COM-порт, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"
  • подключите к разъему адаптера, имеющему маркировку "К автомобилю" "Кабель ВАЗ". Смотрите рисунок 4.
  • установите переключатель адаптера U K-line в положение 5V. Светодиод U K-line загорится зеленым цветом
  • подключите разъем питания адаптера в прикуриватель. Если он не работает, воспользуйтесь "Кабелем для подключения адаптера к аккумулятору автомобиля"
  • подключите адаптер к диагностической колодке автомобиля
  • включите зажигание автомобиля
  • запустите диагностическую программу и произведите необходимые Вам действия



  • подключите адаптер к компьютеру в 25-pin COM-порт или подключите "Кабель RS-232 25 pin - 9 pin" к компьютеру в 9-pin COM-порт, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"

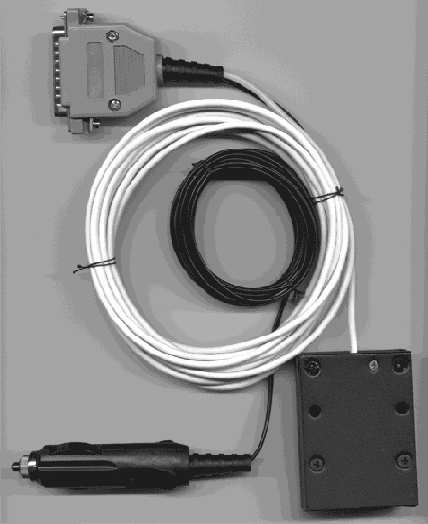

  • подключите к разъему адаптера, имеющему маркировку "К автомобилю" "Кабель ГАЗ". Смотрите рисунок 5.

    Рисунок 5.

  • установите переключатель адаптера U K-line в положение 12V. Светодиод U K-line загорится красным цветом
  • подключите адаптер к диагностической колодке автомобиля
  • включите зажигание автомобиля
  • запустите диагностическую программу и произведите необходимые Вам действия



  • подключите адаптер к компьютеру в 25-pin COM-порт или подключите "Кабель RS-232 25 pin - 9 pin" к компьютеру в 9-pin COM-порт, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"

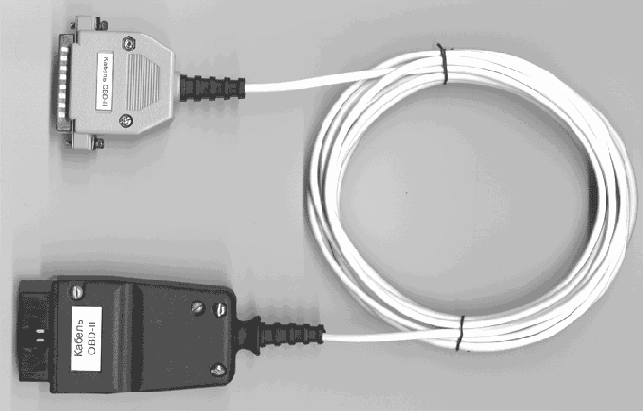

  • подключите к разъему адаптера, имеющему маркировку "К автомобилю" "Кабель OBD-II". Смотрите рисунок 7.

    Рисунок 7.

  • установите переключатель адаптера U K-line в положение 12V. Светодиод U K-line загорится красным цветом
  • установите переключатель выбора линии L в разъеме СОМ-порта в одно из трех положений (определяется используемой программой диагностики). Так для программы VagTool (диагностика автомобилей Audi, Seat, Skoda, VW) переключатель можно устанавливать в положения 1 и 3
  • подключите адаптер к диагностической колодке автомобиля
  • включите зажигание автомобиля
  • запустите диагностическую программу и произведите необходимые Вам действия



  • подключите адаптер к компьютеру в 25-pin COM-порт или подключите "Кабель RS-232 25 pin - 9 pin" к компьютеру в 9-pin COM-порт, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"

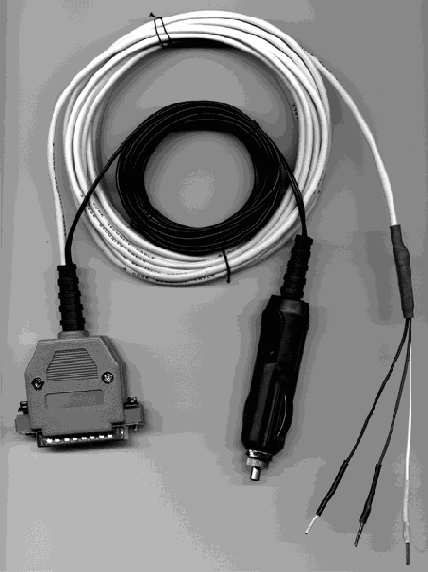

  • подключите к разъему адаптера, имеющему маркировку "К автомобилю" "Универсальный кабель". Смотрите рисунок 6.



    Рисунок 6.

  • установите переключатель адаптера U K-line в положение 5V или 12V (определяется типом контроллера и протоколом диагностики). Светодиод U K-line загорится красным или зеленым цветом
  • установите переключатель выбора линии L в разъеме СОМ-порта в одно из трех положений (определяется используемой программой диагностики). Так для программы VagTool (диагностика автомобилей Audi, Seat, Skoda, VW) переключатель можно устанавливать в положения 1 и 3, а для программы Car Scanner (диагностика автомобилей BMW) в положение 2.
  • подключите разъем питания адаптера в прикуриватель. Если он не работает, воспользуйтесь "Кабелем для подключения адаптера к аккумулятору автомобиля"
  • для подключения адаптера к диагностической колодке автомобиля используйте провод с красным наконечником "Универсального кабеля" для подключения к линии K и провод с желтым наконечником для подключения к линии L диагностики. Провод с черным наконечником - "масса".
  • включите зажигание автомобиля
  • запустите диагностическую программу и произведите необходимые Вам действия
